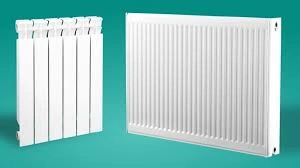

نحوه  نصب رادیاتورهای بوتان (آلومینیومی و فولادی)



شرایط نصب رادیاتور بوتان

رادیاتورهای آلومینیومی و فولادی بوتان مطابق با استانداردهای بین‌المللی و با راندمان حرارتی بالا تولید و در بازارهای داخلی و خارجی عرضه می‌شوند؛ ولی باید در نظر داشت که برای نصب و استفاده از هر وسیله گرمایشی، استانداردهایی وجود دارد که رعایت آنها سبب ایجاد تجربه بهتر مصرف‌کننده و افزایش طول عمر محصول می‌شود.

به طور معمول، بهترین فضا برای نصب رادیاتورها، فضایی با گردش هوای کافی و میانگین فاصله ۱۰ سانتیمتر از کف می‌باشد. اصولا محل قرارگیری پنجره‌ها، به عنوان فضای مناسب با گردش هوا در هر ساختمان محسوب می‌شود و به دلیل انتقال گرمای رادیاتورها به صورت همرفتی، نصب رادیاتور در زیر پنجره که دارای جریان هوای بیشتر از درز پنجره می‌باشد، باعث تقویت این جریان همرفتی شده و گرما را به بهترین شکل، توزیع می‌کند.

شرایط نصب رادیاتور آلومینیومی (پره‌ای) بوتان

همان طور که تعداد پره‌های رادیاتورهای آلومینیومی  (رادیاتور پره‌ای) بر اساس نیاز گرمایشی تعیین می‌شود، حداکثر تعداد پره‌ها به ظرفیت پکیج شوفاژدیواری و یا موتورخانه  -که منبع تولید گرما می‌باشد- نیز وابسته است. به عنوان مثال برای یک پکیج شوفاژدیواری با ظرفیت ۲۲ کیلووات، در بیشترین حالت ۱۲۴ پره و برای ظرفیت ۳۲ کیلووات، ۱۷۶ عدد می‌باشد.

دقت داشته باشید که به منظور گردش بهتر جریان آب به صورت سراسری و راندمان بالاتر، تعداد پره‌ها روی هر بلوک، نباید از ۲۰ عدد فراتر رود.

از آنجایی که رادیاتورهای آلومینیومی بوتان با ترازبندی %۱۰۰ تولید و عرضه می‌شوند، توجه به این نکته، هنگام نصب به منظور عملکرد بهتر و افزایش زیبایی، حائز اهمیت است، به علاوه بهتر است در صورت استفاده از پکیج شوفاژدیواری، سطح ارتفاع محل نصب رادیاتور از دستگاه، پایین‌تر باشد.

شما می‌توانید با مراجعه به نرم‌افزار انتخاب مدل پکیج شوفاژدیواری و تعداد پره رادیاتور آلومینیومی از طریق مرورگر فایرفاکس با توجه به ظرفیت حرارتی دستگاه خود، تعداد پره مورد نیاز خود را به طور دقیق محاسبه کنید.

حداقل فاصله‌های مورد نصب شامل موارد زیر است:

• از پشت دیوار: ۳ سانتیمتر
• از زمین: ۱۲ سانتیمتر
• از بالا: حداقل ۱۰ سانتیمتر

فاصله‌های مورد نیاز نصب رادیاتور آلومنیومی

اتصالات مورد نیاز برای نصب به شرح زیر است:

• ۴ عدد ماسوره ۱ اینچ (۲ عدد چپ و ۲ عدد راست)
• ۱ عدد شیر هواگیری و واشر
• ۱ عدد آچار هواگیری
• ۱ عدد شیر آب
• براکت نصب
• ۴ عدد واشر یک اینچ و ۱ عدد درپوش

لازم به ذکر است، جهت‌های رزوه‌های رادیاتور برای اتصال ماسوره‌ها به صورت زیر است:

جهت‌های رزوه‌های رادیاتور آلومنیومی برای اتصال ماسوره‌ها

شرایط نصب رادیاتور فولادی (پنلی) بوتان

همانند رادیاتور آلومینیومی، در نوع فولادی نیز به جای تعداد پره، متراژ مطرح است که بر اساس میزان گرمای موردنیاز تهیه می‌شود و حداکثر طول آن وابسته به ظرفیت حرارتی پکیج شوفاژدیواری و یا موتورخانه است. به عنوان نمونه، بیشترین طول رادیاتور فولادی قابل استفاده برای ظرفیت حرارتی ۲۴ کیلووات ۱۱٫۳ متر است.

همچنین بهتر است، ارتفاع محل نصب  رادیاتور پنلی  در صورت استفاده از پکیج شوفاژدیواری، پایین‌تر از دستگاه باشد.

حداقل فاصله‌های مورد نیاز نصب شامل موارد زیر است:

• از پشت دیوار: ۵ سانتیمتر
• از زمین: ۱۱ سانتیمتر
• از بالا: ۱۰ سانتیمتر

فاصله‌های مورد نیاز نصب رادیاتور پنلی

کیت اتصالات نصب رادیاتور پنلی بوتان شامل:

• ۴ عدد پلاستیک نبشی که برای طول‌های بیشتر از ۱٫۴ متر ۶ عدد مورد نیاز است.
• ۱ عدد درپوش کورکن ½
• ۴ عدد پیج و رول‌پلاک که برای طول‌های بیشتر از ۱٫۴ متر، ۶ عدد مورد نیاز است.
• ۱ عدد درپوش هواگیری ½
• و ۱ عدد آچار هواگیری

.......................................................................................................................................................................
